淺談玻璃鋼除霧器沖洗水節能改造
脫硫系統很多技術尚不完善，通過不斷地探索改造，強化設備治理，不斷地完善設備技術，尤其對工業水的節約使用和對環境的減排治理改造上，使脫硫系統運行得更節約、更環保。
1、改造前情況
某公司脫硫系統玻璃鋼除霧器設計為水平煙道式除霧器，煙氣流速4.86m/s,翼片間距為第一級38.5mm,第二級28mm。重新夾帶臨界速度7.5m/s,設計表面煙氣速度3.5-7.5m/s,通過玻璃鋼除霧器的煙氣速度7.6m/s,出口液滴含量100mg/Nm3,煙氣量2600000m3/h。玻璃鋼除霧器沖洗水最大瞬時水量85.44m3/h。最大氣體負荷時的水耗量。

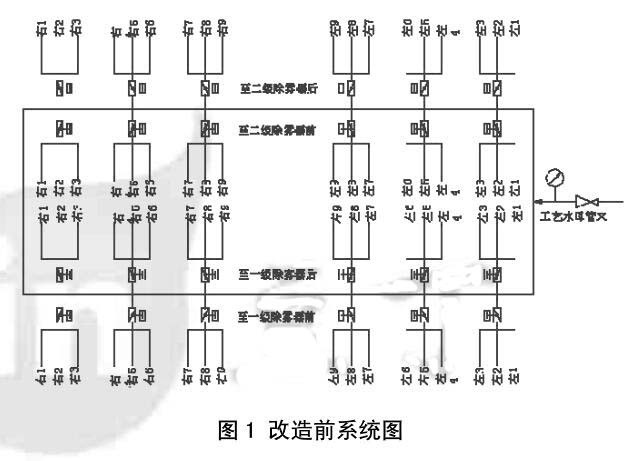

玻璃鋼除霧器沖洗水采用的結構為每級玻璃鋼除霧器前后沖洗水各分6組，每組由3根相鄰的管道組成，6組的沖洗方式為ABCDEF循環沖洗方式，沖洗過程中水流過于集中，對煙氣的流場是一種破壞，使煙氣攜帶大量水滴外排，同時容易產生石膏雨。由于沖洗水的集中沖洗使得疏水來不及及時回收，造成大量沖洗水的浪費，同時惡化煙氣攜帶石膏液滴污染環境。由于每組沖洗水沖洗區域比較集中，閥門出現故障后容易使某區域的玻璃鋼除霧器發生堵塞。
2、改造實施

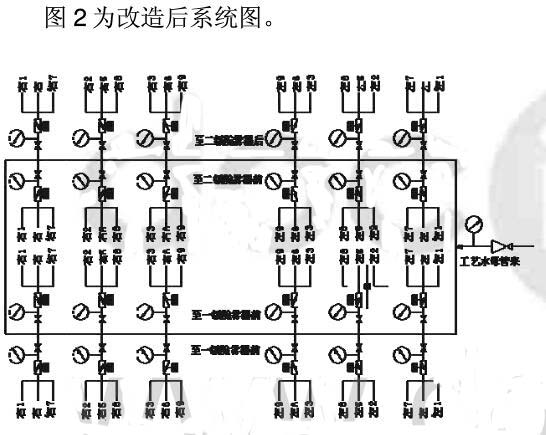

通過改造使各種沖洗水管道分布排列，通過連通方式的改變來實現。加裝沖洗水疏水槽，使得沖洗后帶有石膏的疏水連及時回收到吸收塔，減少了沖洗水的大量浪費，并減少了石膏雨對環境的污染。每級玻璃鋼除霧器分為6組，每組分別控制3個噴淋管道進行分散沖洗，每兩根管道間有2根其他組別的管道。這樣解決了沖洗水過度集中帶來的煙氣帶水造成大量工業水的浪費問題。每級玻璃鋼除霧器沖洗水母管前單獨加裝手動截止閥，使各級沖洗水可以單獨控制，避免了單個控制故障影響其他系統的壓力和運行，提高了設備運行的可靠性。
2.1管道清潔
管道清潔通暢。必須保證在安裝之前，整個噴淋系統是決定清潔的。在管道內如果有污垢(如鉆屑等)則會在運行期間堵塞單個噴嘴并且導致沖洗系統故障。
2.2噴嘴管道安裝
噴嘴管道安裝在玻璃鋼除霧器組件的框架支撐上。噴嘴必須排列在噴射方向區域，以使噴淋角度直接對著玻璃鋼除霧器葉片。在裝配期間，必須特別注意法蘭的方位記號(噴嘴調節)。
2.3管道的連接
在整個一級玻璃鋼除霧器排列固定完畢后，噴淋管道就可以安放在支架上了。噴淋管道就會通過螺紋活接來連接。每一處管道連接都必須安裝密封墊片。必須檢查管道在管箍里是否裝到位。
2.4噴嘴的安裝和調節
噴嘴的噴淋方向必須用活節螺紋來調整。在管道系統安裝完成后，所有的噴嘴將在確定的噴嘴座里被擰緊固定。在噴淋系統安裝完成以后，應對所有的螺紋連接進行緊固好安全連接的檢查。
針對玻璃鋼除霧器疏水不及時的問題，在兩級玻璃鋼除霧器之間加裝200高的擋水槽，二級玻璃鋼除霧器后部煙道底部加裝疏水槽，并安裝直徑為400的疏水管道，確保玻璃鋼除霧器沖洗水疏水及時回收，解決玻璃鋼除霧器后部煙道堆積石膏的問題。
3、改造后效果
通過玻璃鋼除霧器沖洗水的改造后，節約了脫硫系統的工業用水，同時減少了石膏雨的對外排放。實現了工業用水的循環再利用，節約了設備的運行成本。實現了石膏回收的增加。玻璃鋼除霧器的安全運行得以保證，系統的穩定性的提供，檢修時對玻璃鋼除霧器的檢查基本改變了以前玻璃鋼除霧器堵塞的現象。
