玻璃鋼熄焦塔除塵裝置工藝說明
工藝要求
1主要材質(zhì)：高性能雙酚A不飽和聚酯樹脂（197＃），樹脂含量不低于53%；玻璃絲布要求采用無蠟、無堿白金玻璃纖維質(zhì)，螺栓采用316L。
2耐溫性能：工作溫度-30~200℃，要求極熱極冷性好，熱變型溫度≧225℃。
3耐腐蝕性：耐硫、酚氰廢水、其它酸堿化合物及蒸汽薰烤。
4除塵效率：大于97%。
5使用壽命：大于10年。
6主要結(jié)構(gòu)尺寸嚴(yán)格按圖紙要求制作，其中除塵柵板結(jié)構(gòu)執(zhí)行原設(shè)計，柵板厚度控制在2~2.5mm，柵板間距不變，并要求均勻布置，主框架及橫桿尺寸按原圖紙制作。
7除塵柵板玻璃絲布不低于5層，主框架玻璃絲布不低于11層。
8主框架、柵板框要求一次成型，柵板表面要有足夠的光潔度，要求粉塵不掛料（除塵噴灑后），易自然脫落。
9框架及柵板框要有足夠的強(qiáng)度，保證在現(xiàn)場組裝及吊裝過程中不變形，使用過程中不下沉。其中拉伸強(qiáng)度要求大于126MPa，彎曲強(qiáng)度大于195MPa，斷裂延伸率低于2.5%，巴氏硬度大于40，安裝后外形尺寸誤差小于30mm。
10要求有一定的包裝防護(hù)措施，貨物運(yùn)抵現(xiàn)場時不得有破皮、露布、扭曲和變形現(xiàn)象。
濕法熄焦過程中，含有較多的焦粉煤灰、有機(jī)物、硫化物等，含固體雜質(zhì)較多，易結(jié)垢。大量的有毒有害物質(zhì)和粉塵對環(huán)境造成了嚴(yán)重污染，因此，對濕法熄焦工藝進(jìn)行改造，是焦化單位生產(chǎn)發(fā)展的需要，更是環(huán)境保護(hù)最有效的良好措施。
以往的熄焦除塵裝置，采用的是紅松木侵泡瀝青，噴淋管及連接件，堅固件采用鈦材或不銹鋼材料制成，大大增加了成本，給用戶造成了不必要的投資。
我公司研究開發(fā)了新一代的玻璃鋼熄焦塔除塵裝置，投用至今以來，深得用戶信賴和好評，同時也降低了成本，提高了焦炭質(zhì)量，真正起到了節(jié)約資源，改善環(huán)境，收到了良好的經(jīng)濟(jì)效益和社會效益。
制造工藝
1、采用松木；經(jīng)加工制作，五布六膠、纏繞成型。
2、采用耐高溫、耐腐蝕、防水的高性能樹脂和無臘、無堿白金玻釬布，配制而成。
3、分項(xiàng)生產(chǎn)、整體安裝，表面不顯露緊固件，使有害物質(zhì)侵蝕不了金屬件。
4、本除塵裝置除塵率達(dá)95%以上。
5、邊框除塵板、噴淋管，采用玻璃鋼。

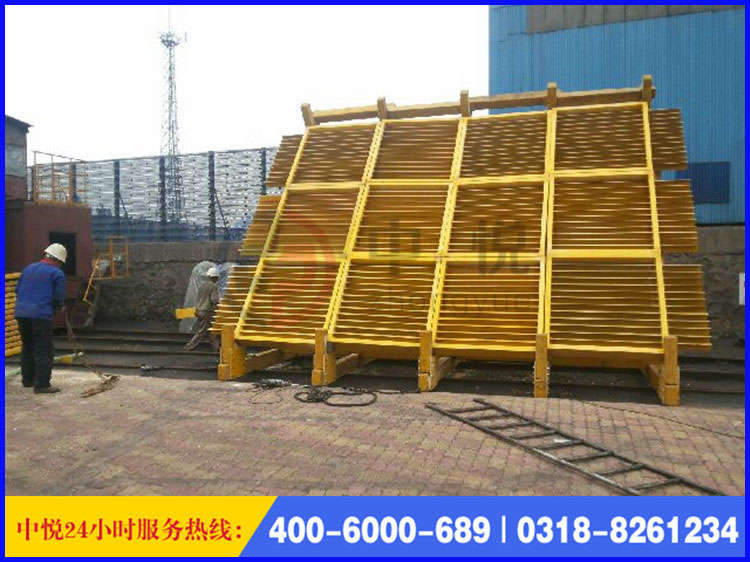

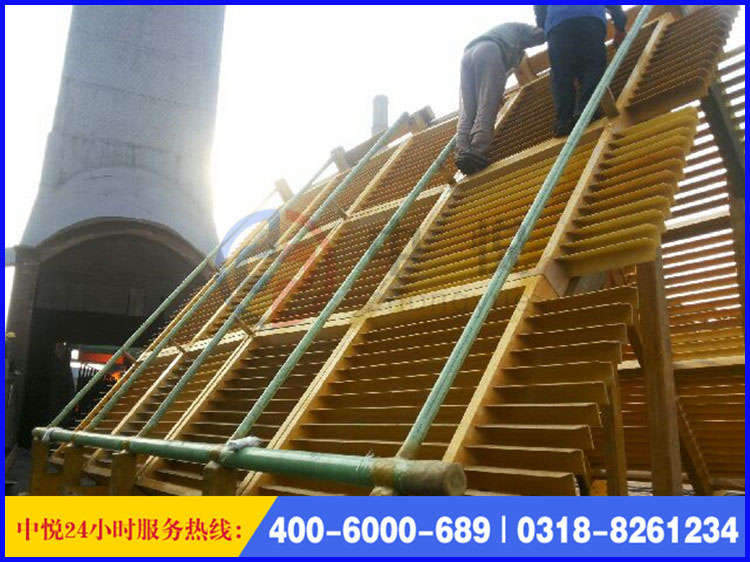

產(chǎn)品圖片：
網(wǎng)站地圖
收藏本站
