玻璃鋼橋架
1、簡介
由于其所選材料具有較低的導熱系數及阻燃劑的加入使產品不僅具有耐火隔熱性、自熄性，而且具有很高的耐腐蝕性，同時還具有結構輕、耐老化、安全可靠等優點，可方便地與金屬橋架配套使用，在化工、冶金、石油等強腐蝕環境得到使用。
2、用途
玻璃鋼橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。
玻璃鋼橋架具有應用廣、強度高、重量輕、結構合理、造價低、壽命長、防腐性強、施工簡單，配線靈活、安裝標準、外形美觀的特點，對您處的技術改造、擴充電纜，維護檢修均帶來方便。
3、分類

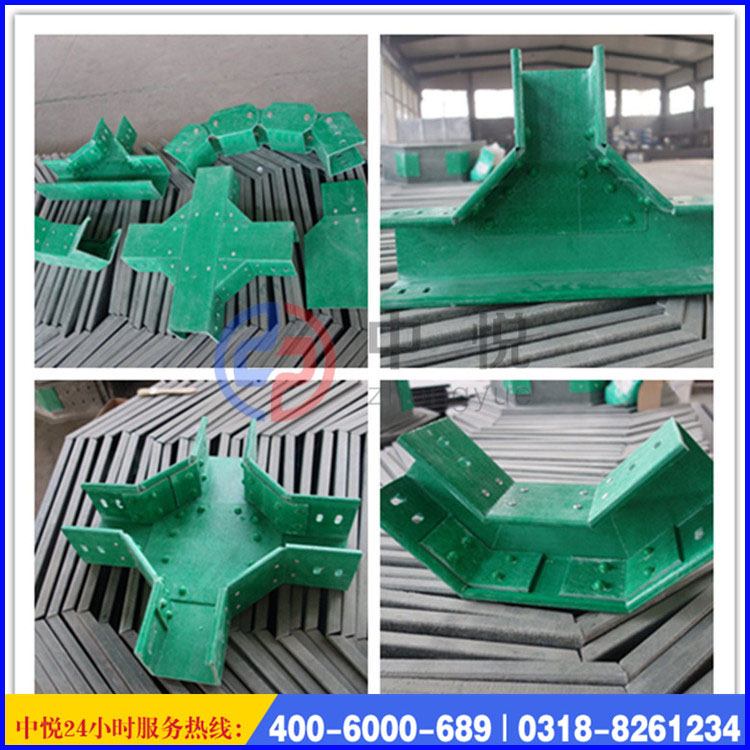

可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。玻璃鋼橋架可水平、垂直敷設，可轉角、T字型、十字形分支；可調寬、調高、變徑。
電纜橋架是使電線、電纜、管纜鋪設達到標準化、系列化、通用化的電纜鋪設裝置。基本種類：

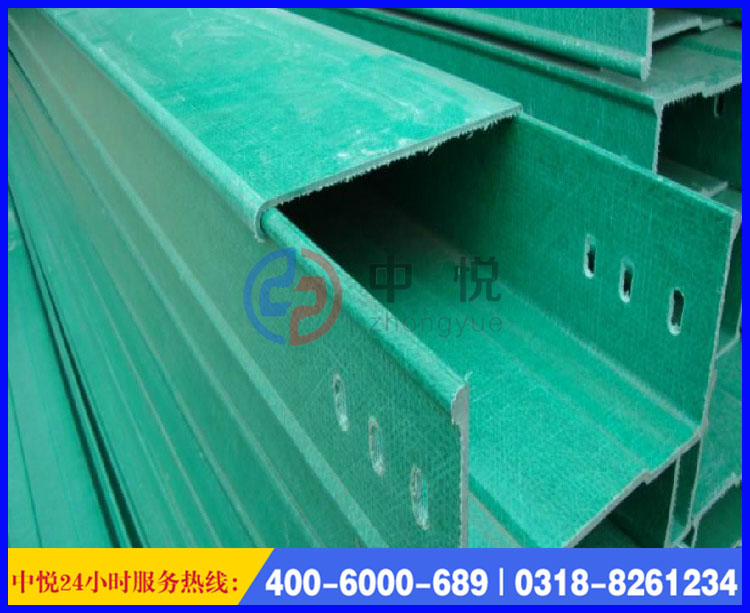

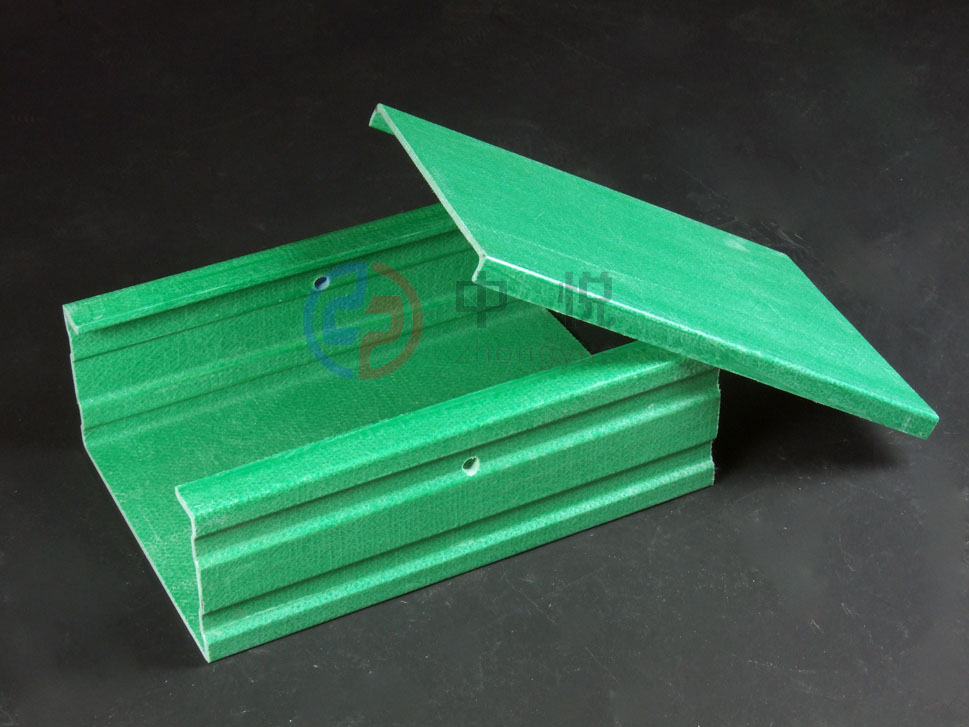

槽式電纜橋架，一種全封閉型電纜橋架,它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

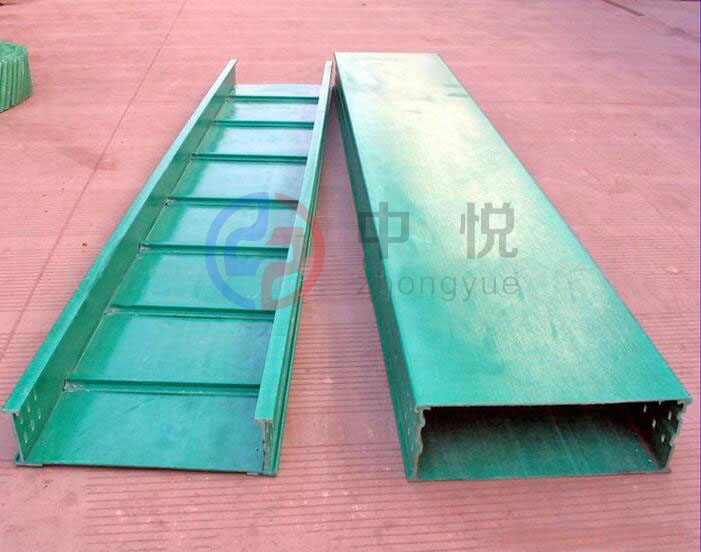

托盤式電纜橋架，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點，它既適合用于動力電纜的安裝，也適用于控制電纜的敷設。

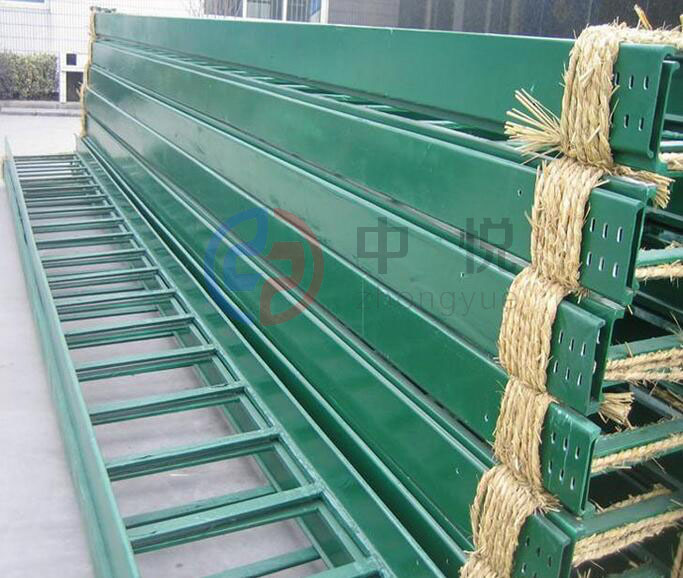

梯級式電纜橋架，適用于一般直徑大電纜的敷設，特別適用于高、低動力電纜的敷設。
4、注意事項
一、總則
1、為滿足工程設計中對電纜橋架的安裝要求，特編制此暫行規定。待國家規范有電纜橋架安裝的具體要求后，即以國家規定為準。
2、電纜橋架供工礦企業和民用建筑敷設電力電纜、控制電纜、通訊電纜及自控管纜等之用。
二、電纜橋架的安裝
1、電纜橋架的總平面布置應作到距離最短，經濟合理，安全運行，并應滿足施工安裝，維修和敷設電纜的要求。
2、電纜橋架應有足夠的剛度和強度，對電纜提供可靠的支撐。
3、電纜敷設后，電纜橋架的撓度應不大于電纜橋架跨度的1/200。當電纜橋架的跨度≥6000mm時，其撓度應不大于電纜橋架的跨度的1/150。
4、電纜橋架應盡可能在建、構筑物（如墻、柱、梁、樓板等）上安裝，與土建專業密切配合。
5、電纜橋架與工藝管架共架安裝時，電纜橋架應布置在管架的一側。
6、電纜橋架與各種管道平行架設時，其凈距離應滿足下列要求：
6.1電纜橋架與一般工藝管道（如壓縮空氣管道等）平行架設時不小于400mm。
6.2電纜橋架與具有腐蝕性液體管道平行架設時不小于500mm。
6.3電纜橋架不宜在輸送具有腐蝕性液體管道的下方或具有腐蝕性氣體管道上方平行安裝。當無法避免時，應不小于500mm。且其間應用防腐隔板隔開。
6.4電纜橋架與熱力管道平行架設，熱力管道有保溫層時不小于500mm，無保溫層時不小于1000mm。
6.5電纜橋架不宜在熱力管道的上方平行安裝，當無法避免需在熱力管道上方平行安裝時，應不小于1000mm，其間應采取有效的隔熱措施。
7、電纜橋架與各種管道交叉時，其凈距離應滿足下列要求：
7.1電纜橋架與一般工藝管道交叉時，不小于300mm。
7.2電纜橋架與具有腐蝕性液體管道下方或具有腐蝕性氣體管道上方交叉時，應不小于500mm，且在交叉處用防腐蝕蓋板將電纜橋架保護起來，其蓋板長度應不小于d+2000mm，（d為管道外徑）。
7.3電纜橋架與熱力管道交叉，熱力管道有保溫層時，應不小于500mm，無保溫層時，應不小于1000mm，且在交叉處應用隔熱板（例如石棉板）將電纜橋架保護起來，隔熱板長度應不小于d+2000mm。（d為熱力管道保溫層的外徑）
8、電纜橋架穿墻安裝時，應根據環境條件，采用密封裝置：
8.1電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。
8.2電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。
8.3電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應先向下傾斜延長適當距離，然后再向上架設，防止雨水順電纜橋架流入室內。
8.4電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜。
9、兩組電纜橋在同一橫梁上安裝時，兩組電纜橋之間的凈距離應不小于50mm。
10、敷設10kV及以上電纜的電纜橋架多層安裝時，其層間距一般不小于300mm。
11、電纜橋架到樓板、梁或其他障礙物等的底部的距離應不小于300mm。
12、一般情況下，支撐電纜橋的各托臂之間的距離以1.5~3左右為宜，并根據具體情況校驗。
13、電纜橋架水平安裝時，其直接板連接處不應置于跨度的1/2處或支撐點上。
14、電纜橋架安裝時出現的懸臂段，一般不得超過1000mm。
15、電纜橋架不應作行人通道使用。
16、在下列情況之一者，電纜橋架應加保護罩：
16.1電纜橋架在戶外安裝時，其最上層或每一層。
16.2電纜橋架在鐵算子板或相類似的帶孔裝置下安裝時，其最上層電纜橋架應加保護罩，如果最上層電纜橋架寬度小于下層的橋架寬度時，下層電纜橋架亦加保護罩。
16.3電纜橋架垂直安裝時，離所在地平面2m以內的電纜橋架。
16.4電纜橋架安裝在容易受到4電纜橋架安裝在容易受到機械損傷的地方。
16.5電纜橋架安裝在多粉塵的場所。
16.6有特殊要求的場所。
17、電纜橋架內敷設的電纜，應用尼龍卡帶，綁線或金屬卡子進行固定，固定點要求如下：
17.1水平敷設時，電纜首末兩端及轉彎、電纜中間接頭的兩端處。
